PZL43鏈輪對夾式刀形閘閥
PZL43鏈輪對夾式刀形閘閥超短結構長度,節省材料,可使管路系統整體重量大大減輕。此類閘閥占用有效空間小,能有效支持管道的強度,可減少管道振動的可能性。閘板選用奧氏體不銹鋼,耐腐性能大大提高,可有效的防止由于閘板腐蝕引起的密封泄漏。

- 在線咨詢

- 021-66861950
PZL43鏈輪對夾式刀形閘閥 介紹
產品特點
超短結構長度,節省材料,可使管路系統整體重量大大減輕。
占用有效空間小,能有效支持管道的強度,可減少管道振動的可能性。
閘板選用奧氏體不銹鋼,耐腐性能大大提高,可有效的防止由于閘板腐蝕引起的密封瀉漏。
上密封填料采用柔性 PTFE ,密封可靠、操作輕便靈活。 閘板具有閘刀的功能,能有效的閘斷介質中各類雜物。

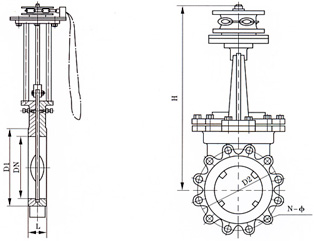

主要外形及連接尺寸
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
---|
0.6
MPa | 50 | 48 | 90 | 110 | 325 | 4-M12 | 1.0
MPa | 50 | 48 | 100 | 125 | 325 | 4-M16 |
65 | 48 | 110 | 130 | 340 | 4-M12 | 65 | 48 | 120 | 145 | 340 | 4-M16 |
80 | 51 | 125 | 150 | 355 | 4-M16 | 80 | 51 | 135 | 160 | 355 | 4-M16 |
100 | 51 | 145 | 170 | 405 | 4-M16 | 100 | 51 | 155 | 180 | 405 | 8-M16 |
125 | 57 | 175 | 200 | 440 | 8-M16 | 125 | 57 | 185 | 210 | 440 | 8-M16 |
150 | 57 | 200 | 225 | 520 | 8-M16 | 150 | 57 | 210 | 240 | 520 | 8-M20 |
200 | 70 | 255 | 280 | 580 | 8-M16 | 200 | 70 | 265 | 295 | 580 | 8-M20 |
250 | 70 | 310 | 335 | 670 | 12-M16 | 250 | 70 | 320 | 350 | 670 | 12-M20 |
300 | 76 | 362 | 395 | 820 | 12-M20 | 300 | 76 | 368 | 400 | 820 | 12-M20 |
350 | 76 | 412 | 445 | 925 | 12-M20 | 350 | 76 | 428 | 460 | 925 | 16-M20 |
400 | 89 | 462 | 495 | 1030 | 16-M20 | 400 | 89 | 482 | 515 | 1030 | 16-M22 |
