Z545傘齒輪彈性座封閘閥
Z545傘齒輪彈性座封閘閥采用最優質的球墨鑄鐵或碳鋼鑄造而成,除具有彈性座封閘閥的優點之外,還具有強度高、重量輕,幾何尺寸精確的特點,閘板具有互換的功能,加裝螺旋傘齒輪省力機構,一人可非常輕松自如地開關,也可根據用尸的要求加裝開閉指示柱,或電動、氣動執行機構。密封、防銹功能極佳,安全可靠,使用壽命長。可立式或臥式安裝,廣泛應用于給排水系統、污水處理系統、市政建設及礦山、冶金、電廠等行業。

- 在線咨詢

- 021-66861950
Z545傘齒輪彈性座封閘閥 介紹
主要技術參數
公稱壓力:10~25MPa
工作溫度:0~80"C
法蘭標準:GB/Tl7241.6GB9113
公稱通徑:500~1200mm
適用介質:水、油、氣等
試驗標準:GBl3927APl598

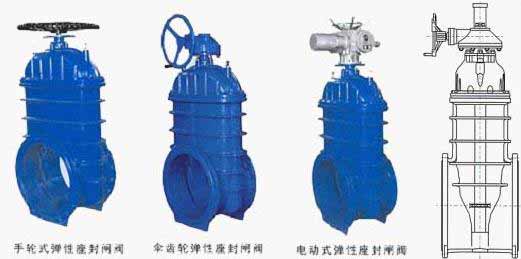

結構示意圖

主要零邵件材料
名稱 | 材質 |
---|
閥體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
閘板 | 球墨鑄鐵外覆三元乙丙或丁腈橡膠臟 |
內六角螺栓 | 碳化處理 |
密封圈 | 三元乙丙或丁腈橡膠 |
閥蓋 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
閥桿 | 不銹鋼 |
“O”形密封圈 | 丁腈橡膠 |
止推軸承 | 錫青銅 |
螺栓 | 碳鋼、合金鋼 |
壓蓋 | 球墨鑄鐵、鑄鋼 |
防塵罩 | 丁腈橡膠 |
手輪 | 可鍛鑄鐵 |
主要外形連接尺寸 單位mm
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
---|
L | 457 | 508 | 660 | 720 | 780 | 840 | 960 |
---|
H(手輪) | 1480 | 1665 | 2200 | 2800 | 2800 | 300 | 3000 |
---|
H(傘齒輪) | 1650 | 1900 | 2350 | 2950 | 2950 | 3150 | 3150 |
---|
H(電動) | 電動裝置可由用戶指定 |
---|
