TYG型過濾器
TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞,從而避免了維修費用和生產損失。此類過濾器適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。

- 在線咨詢

- 021-66861950
TYG型過濾器 介紹
特點
抗污性強,排污方便;流通面積大,壓力損失??;結構簡單,體積?。亓枯p。
過濾網材質,有奧氏本304、316、316L。
A型表示:精鑄碳鋼體,8型精鑄不銹鋼體,C型精鑄黃、青銅。
連接形式:N表示螺紋,W表示承插焊、F表示法蘭式。

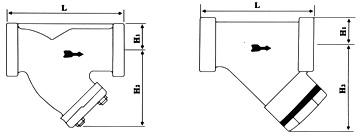

結構示意圖

主要零件部件材料表
主要零件部件材料表 | Parts
零件名稱 | Materials
材料 |
---|
Body
閥體 | carbonstoeIStainlessSteeI
Fram bronze.brass
碳鋼、不銹鋼、黃、青銅 |
Gauze Filter Cap
濾網蓋 | carbonstoelStainlessSloel
碳鋼、不銹鋼 |
Filter Core Net
濾芯網 | Stainless Steel
不銹鋼 |
Gaske r
墊片 | Metal graphite
金屬石墨 |
技術參數表
Model
產品型號 | Nominal
Diameter(DN)
公稱通徑 | Connection
連接方式 | Nominal
Pressure(MPa)
公稱壓力 | Max.AIlowable
TMP(℃)
最高允許溫度 | External Dimensions(mm)
外形尺寸 |
---|
L | H1 | H2 |
---|
ATGN W-16 64A | 15—20
25 | Thread Socket weld
螺紋承插焊 | 1.6—6.4 | 425 | 90
100 | 20
23 | 78
88 |
ATGN W-16 64A | 32—40
50 | Thread Socket weld
螺紋承插焊 | 1.6—6.4 | 425 | 130
150 | 32
38 | 120
128 |
ATGN W-16 25A | 65
80 | Thread Socket weld
螺紋承插焊 | 1.6—2.5 | 350 | 210
230 | 44
54 | 180
192 |
ATGN W-16 25B | 15—20
25 | Thread Socket weld
螺紋承插焊 | 1.6—2.5 | 350 | 75、85
90 | 20
23 | 75
85 |
ATGN W-16 25B | 32—40
50 | Thread Socket weld
螺紋承插焊 | 1.6—2.5 | 350 | 120
140 | 32
38 | 113
122 |
ATGN F-16 25C | 15—20
25 | Thread Flange
螺紋法蘭 | 1.6—2.3 | 250 | 85
95 | 22
25 | 78
88 |
ATGN F-16 25C | 32—40
50 | Thread Flange
螺紋法蘭 | 1.6—2.3 | 250 | 130
150 | 35
40 | 115
125 |
