YSTF型拉桿伸縮過濾器
YSTF型拉桿伸縮過濾器廣泛用于蒸汽、空氣、水、油品等多種介質的管線中:此類過濾器保護管線系統各種設備、水泵、閥門等;免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。

- 在線咨詢

- 021-66861950
YSTF型拉桿伸縮過濾器 介紹
特點
抗污性強。排污方便;流通面積大。壓力損失?。航Y(jié)構簡單,體積小,重量輕。
濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
過濾網密度:為l0—120目,介質:蒸汽、空氣、水、油品、或根據用戶要求定做。
伸縮型特點:拉伸長度,最大位置可移伸100mm。有利于安裝方便.提高工作效率。

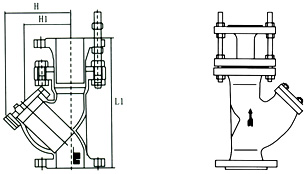

結構示意圖

主要零件部件材料表
要主零件部件材料表 | Code
序號 | Parts
零件名稱 | Materials
材料 |
---|
1 | Bodv
閥體 | CarbonsteelStainlessSteeJ
碳鋼、不銹鋼 |
2 | Filter Core Net
濾芯網 | Stainless Steel
不銹鋼 |
3 | Gasket
墊片 | Metal graphite
金屬石墨 |
4 | Gauze Filter Cap 濾網蓋 | Carbonsteel StainlessSteel
碳鋼、不銹鋼 |
技術參數表
Model
產品型號 | Nominal Diameter("DN)
公稱通徑 | L | Ⅲ | H |
---|
YSTF | 50 | 320 | 155 | 195 |
YSTF | 65 | 340 | 183 | 245 |
YSTF | 80 | 380 | 210 | 295 |
YSTF | 100 | 450 | 250 | 344 |
YSTF | 125 | 500 | 305 | 415 |
YSTF | 150 | 550 | 358 | 485 |
YSTF | 200 | 650 | 450 | 602 |
YSTF | 250 | 750 | 503 | 710 |
YSTF | 300 | 860 | 578 | 915 |
YSTF | 350 | 970 | 598 | 844 |
YSTF | 400 | 1100 | 618 | 872 |
注、伸縮量最少可達12m/m以上 |
